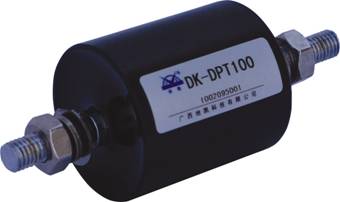

等电位连接器DK-DPTm

等电位连接器DK-DPTm (接地产品)

产品特点:

  为了防止各种不同接地体之间由于电位的不等,在雷击过程中,容易发生反击的现象,应使用等地电位连接器。等电位连接器提供非带电金属部件与地极没有连接的环境下的等电位连接。产品可用于两个距离较近的独立地极之间的等电位保护;绝缘法兰的绝缘保护;与防雷击接地网有可能超出1KV以上电压的金属器件,防止在雷电来临时会产生空气放电的危险。还可以用于带有阴极防腐蚀功能的输油(输气)管道,可以保护金属管道与地极之间出现空气放电的危险。等电位连接器内部由一定间距的两个电极组成绝缘腔,如果发生了雷击现象,由于过电压的作用下,绝缘腔体内会发生气体放电,这样两电极之间就会由原来的隔离状态转变为临时的电气连接状态,从而消除电位差。
工作原理:
DK-DPTm等电位连接器的两端的电位差大于击穿电压时,连接器导通,迫使连接器两端不同接地体电位基本相等,不会产生接地体间放电现象,从而避免了由于地电位的不等危及人身及设备安全。
DK-DPTm等电位连接器,在正常工作情况下为开路状态,从而隔离了不同接地体之间的相互干扰,遇雷击地电位不等时导通,迫使地电位基本相等。

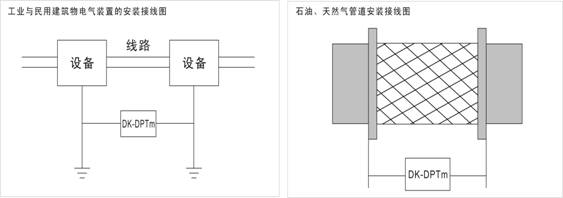

安装示意图:


产品型号及技术参数:

型号
DK-DPT50
DK-DPT100
额定放电电流(10/350
30kA
50kA
最大放电电流(10/350
60 kA
100kA
击穿电压
600V
1000V
电压保护水平Up
2.5KV
3KV
响应时间
10ns
10ns
保护级别/认证
特殊保护级别(Ex
型式
外用塑料外壳,灌封树脂
外用塑料外壳,灌封树脂
连接
M8螺母2两个或连接电缆
16mm2带衔接片φ10
M8螺母2两个或连接电缆
16mm2带衔接片φ10
保护级别/认证
外用塑料外壳,灌封树脂
外用塑料外壳,灌封树脂

注意事项:

K-DPTm等电位连接器每年至少检测一次,或按需要随时检测。
