产品介绍

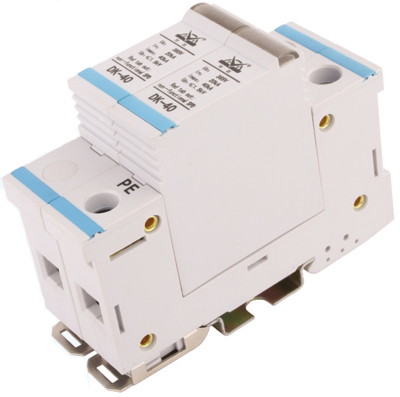

并联模块式电涌保护器按照IEC标准设计,每线的最大放电电流Imax(8/20μs)可达20-60 kA,适用于220/380V配电系统的各级防雷保护。
产品采用模块化设计，密封性好，配置有工作指示、遥信接口及劣化指示等功能；配有35mm电气导轨安装，接线十分方便；采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣；具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。
产品型号及技术参数（I型）
|
型号 |
DK-220AC20 |
DK-220AC40 |
DK-380AC60 |
DK-380AC20 |
DK-380AC40 |
DK-380AC60 |
|
外壳防护材质 |
PBT/PA-F |
|
外壳阻燃等级 |
UL94-V0 |
|
外壳防护等级 |
IP20 |
|
颜色 |
灰白色 |
|
安装标准 |
35mm 电气导轨 |
|
接线端口数量 |
3PIN 5PIN |
|
工作温度 |
-40～＋85℃ |
|
相对湿度 |
≤95% |
|
损坏状态 |
呈断路状态 |
|
保护模式 |
L－PE、N－PE（2P） |
L－PE、N－PE（4P） |
|
外形尺寸 |
34×90×69 |
68×90×69 |
|
重量(kg) |
0.25 |
0.26 |
0.29 |
0.48 |
0.54 |
0.56 |
|
指示功能 |
窗口指示 |
|
主要参考标准 |
IEC61643-1和GB 18802.1—2002 |
|
防雷保护等级 |
D级 |
D级 |
C级 |
D级 |
D级 |
C级 |
|
SPD类型 |
一端口 |
|
适用的供电系统类型 |
TT，TN，IT |
|
额定电压 |
220V AC |
380V AC |
|
最大持续运行电压 |
385V AC |
|
动作电压 |
620V DC |
|
额定工作频率 |
50Hz（60Hz） |
|
漏电流 |
≤30μA |
|
标称放电电流（8/20）μs |
10kA |
20kA |
30kA |
10kA |
20kA |
30kA |
|
最大放电电流（8/20）μs |
25kA |
40kA |
60kA |
25kA |
40kA |
60kA |
|
电压保护水平（8/20）μs（10kA)Up |
≤1.5kV |
|
电压保护水平（8/20）μs（In)Up |
≤1.5kV |
≤1.8kV |
≤2.2kV |
≤1.5kV |
≤1.8kV |
≤2.2kV |
|
响应时间(L/N-PE) |
＜20nS |
|
主线路连接参数 |
|
|
L（N）接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M5 |
|
SPD连接导线最小截面 |
BVR－10mm2 |
|
SPD连接导线最大截面 |
BVR－25mm2 |
|
PE接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M5 |
|
PE连接导线最小截面 |
BVR－10mm2 |
BVR－16mm2 |
BVR－10mm2 |
BVR－16mm2 |
|
PE连接导线最大截面 |
BVR－25mm2 |
|
远程告警线路连接参数 |
|
|
接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M2 |
|
连接导线最小截面 |
BVR－0.5mm2 |
|
连接导线最大截面 |
BVR－1.5mm2 |
|
最大工作电压/电流 |
125V AC/0.2A |
|
48V DC/0.5A |
|
定货号 |
100402010 |
100402008 |
100302006 |
100302019 |
100302017 |
100302014 |
产品适用范围
建筑物低压分配电箱
建筑物楼层配电箱 室外配电柜\配电箱
需要防水、防潮、防尘、防腐的环境
适用于3+1\1+1接线模式下配电系统
适用的供电系统类型：TT，TN |
|
 |
