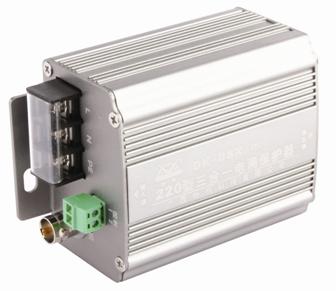

视频监控系统三合一系列摄像机防雷器，按照IEC标准及国家标准、多功能一体化设计。

本产品适用于安全防范系统前端高速球、中速球、云台摄像机等设备的电源线、视频线和信号控制线的雷电浪涌防护。广泛应用于库房、小区、道路监控系统及“3111”平安城市等监控系统前端设备的防雷保护。

本产品能有效防止因电源、视频、控制线等电位差瞬时增大而造成设备损坏，响应速度快、集成度非常高，安装简便，三合一组合为一体机。产品内置过流、过压装置，实现了高效泄放雷电流和抗雷电电磁脉冲冲击的功能；具有多级保护，残压极低；传输性能优异、响应速度快、通流容量大、寿命长；品种齐全、安装接线方便，维护简单的优点。可提供多种不同工作电压等级及雷电通流量的产品，并可根据用户需要，特制生产。







型号	DK-DSX/m 12			DK-DSX/m 24			DK-DSXm 220
技术参数	电源	控制	视频	电源	控制	视频	电源	控制	视频
标称电压(V)	DC12	DC30		AC24	DC30		AC220	DC30
最大持续工作电压(V)	DC15	DC36		AC30	DC36		AC385	DC36
标称工作电流(A)	5	0.5	0.25	5	0.5	0.25	5	0.5	0.25
标称放电电流8/20uS(kA)	10	5	5	10	5	5	10	5	5
最大放电电流8/20uS(kA)	20	10	10	20	10	10	20	10	10
标称放电电流下保护电压级别(V)	≤100	≤120	≤20	≤200	≤120	≤20	≤700	≤120	≤20
1KV/uS下电压保护级别(V)	36	62	8	82	62	8	385	62	8
响应时间	≤1nS
插入损耗(dB)		≤0.5	≤0.3		≤0.5	≤0.3		≤0.5	≤0.3
数据传输速率(bps)		2M	16M		2M	16M		2M	16M
寄生电容（pF）	≤150	≤50	≤50	≤150	≤50	≤50	≤150	≤50	≤50
阻抗			75Ω			75Ω			75Ω
接入电阻	≤0.1Ω	≤15Ω	≤0.1Ω	≤0.1Ω	≤15Ω	≤0.1Ω	≤0.1Ω	≤15Ω	≤0.1Ω
保护模式	L1-PE L2-PE	L1-PE L2-PE	芯-屏蔽-PE	L1-PE L2-PE	L1-PE L2-PE	芯-屏蔽-PE	L-N-PE	L1-PE L2-PE	芯-屏蔽-PE

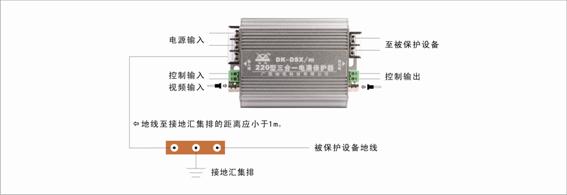

接入方式	串联
接口类型	2P端子	2P端子	BNC-K	2P端子	2P端子	BNC-K	2P端子	2P端子	BNC-K

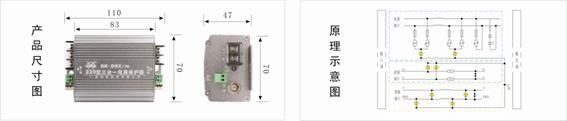

外型尺寸	103×63×37			103×63×37			110×70×47
净重Kg	0.26			0.26			0.32
工作温度	-25℃～+70℃
工作湿度	≤95%
定货号	101101003			101101002			101101001
