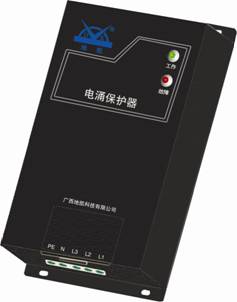

产品介绍
    并联C型箱式电涌保护器按照IEC标准设计。
    本产品适用于220/380V配电系统的防雷。
    防雷箱配置有工作指示、故障指示等功能；采用温控断路技术，内置过流保护电路，能彻底避免火险。具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。

电源工作指示
故障指示

















型号	DK-220AC20 C型	DK-220AC40 C型	DK-220AC60 C型	DK-220AC80 C型	DK-220AC100 C型	DK-380AC20 C型	DK-380AC40 C型	DK-380AC60 C型	DK-380AC80 C型	DK-380AC100 C型	DK-380AC120 C型
外壳防护材质	铁质箱体
外壳防护等级	IP20
颜色
安装方式	挂壁式
接线端口数量	3PIN					5PIN
工作温度	-40～＋85℃
相对湿度	≤95%
损坏状态	呈断路状态
保护模式	L－N－PE（1＋1）					L－N－PE（3＋1）
外形尺寸	220×160×57
重量(kg)	0.78	0.8	0.82	0.85	0.91	0.96	1.02	1.06	1.1	1.15	1.2
指示功能	工作指示、故障指示
主要参考标准	IEC61643-1和GB 18802.1—2002
防雷保护等级	C级			B级		C级			B级
SPD类型	一端口
适用的供电系统类型	TT，TN，IT
额定电压	220V AC					380V AC
最大持续运行电压	385V AC
动作电压	≥620V DC
额定工作频率	50Hz（60Hz）
漏电流	≤30μA
标称放电电流（8/20）μs（L－N）	10kA	20kA	30kA	40kA	50kA	10kA	20kA	30kA	40kA	50kA	60kA
最大放电电流（8/20）μs（L－N）	25kA	40kA	60kA	80kA	100kA	25kA	40kA	60kA	80kA	100kA	120kA
电压保护水平（8/20）μs（10kA）Up	≤1.5kV
响应时间(L-N)	＜20nS
响应时间(N-PE)	＜100nS
主线路连接参数
L（N）接口类型	螺栓固定式端子
螺栓规格	M4
SPD连接导线最小截面	BVR－10mm2			BVR－16mm2		BVR－10mm2			BVR－16mm2
SPD连接导线最大截面	BVR－25mm2
PE接口类型	螺栓固定式端子
螺栓规格	M4
PE连接导线截面	BVR－25mm2
订货号	100402032	100402031	100402029	100402005	100402043	100302039	100302025	100302024	100302013	100302023	100302040
