★ 占地面积少； ★ 施工简单； ★ 接地效果远远超过其它接地系统； ★ 在恶劣的土壤条件及岩石下性能始终如一； ★ 降低材料清耗； ★ 辅助现有接地系统，可增强接地效果； ★ 使用寿命长达几十年以上； ★  电解回填土：25kg/包； ★ 接地电阻值每天都在下降，1年后降至最低值。



接地极特性曲线
1、 DK-AG电解地极降阻曲线（土壤电阻率500Ω•m）

2、 普通地极接地电阻曲线（土壤电阻率500Ω•m，接地面积76平方米）









型号	节数	每节长度	总长度（不含引线）	重量
DK-AG	3节	1m	3m	24kg
定货号	10020101001



需要电解地极的数量计算
设N为在要达到的接地电阻设计值R所需电解地极的数量计算公式：

其中：
      R0为原地网的接地电阻或建筑物基础钢结构接地电阻；
      R为所求地网设计接地电阻；
      为土壤电阻率
      K为系数

      当：  <200Ω•m，k取3
      200  <500Ω•m，k取4
      500  <1000Ω•m ，k取4.5
      1000Ω•m，k取5
      当土壤电阻率  1000Ω•m时，k=5



      各种土壤条件下及不同接地要求使用“DK-AG电解地极”的数量及施工要求
       ① 地极数量表（统计值）（完成施工30天后测量值）

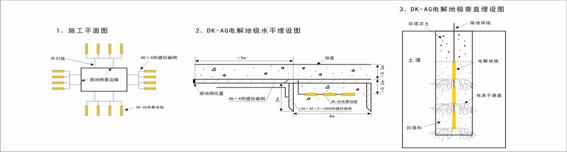

       ② DK-AG电解地极施工要求
      电解地极应埋没于长年不会干燥的地表下且埋设深度大于70cm，岩石地区可按随意深度并尽可能地增加深度；
      每根电解地极应相互与各自的A端（见结构图）用热镀锌扁钢或大于35mm2截面积的多股软裸铜线与地网相连；
      每一地极间相距应大于20m（或按地形要求随意决定其间距），并且只能埋设于地网的最外侧；
      电解地极的外引线长度，最好选取值不小于
      ③ 电解地极在正常情况下使用电阻率大于500Ω•m的地区应使用5至10包回填料，以建立保持良好的水汽通道。



         ◆广泛应用于变电站、水电站、风力发电场的接地网工程；
      ◆适用于高山基站接地网降阻工程,如：移动通信基站、微波站、广播电视转播地网工程；
      ◆适用于高土壤接地电阻率地区的地网工程；
      ◆适用于设计值小于1Ω以下的地网工程，如：计算机机房接地网，自动化控制室地网，精密

设备接地网；
      ◆在任何土壤环境下将接地电阻降到设计值，如：R=0.5Ω以下。
