产品介绍

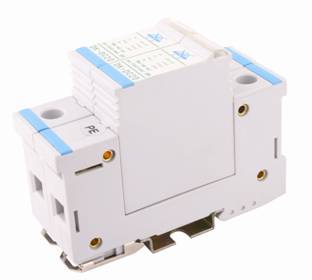

模块化直流电源电涌保护器按IEC标准设计。适用于48VDC、220VDC直流供电系统的防雷，安装于电信机房直流母线、微波通信机房直流母线、变电站合闸母线、控制母线等。
8/20μs最大放电电流Imax可达20kA/每线
★标准模块化35mmDIN电气导轨安装
★劣化指示
★内置过流熔断器和热感断路器
★劣化自动脱扣
产品型号及技术参数
|
型号 |
DK-DC20 |
DK-DC20 |
|
产品名称 |
48型直流电涌保护器 |
220型直流电涌保护器 |
|
外壳防护材质 |
PBT/PA-F |
|
外壳阻燃等级 |
UL94-V0 |
|
外壳防护等级 |
IP20 |
|
颜色 |
灰白色（压敏电阻模块标识条为绿色 |
|
安装标准 |
35mm DIN电气导轨 |
|
接线端口数量 |
3PIN |
|
工作温度 |
-40～＋80℃ |
|
相对湿度 |
≤95% |
|
损坏状态 |
呈断路状态 |
|
保护模式 |
正－PE，负－PE |
|
外形尺寸 |
34×90×69 |
|
指示功能 |
劣化指示 |
|
主要参考标准 |
IEC61643-1和GB 18802.1—2002 |
|
防雷保护等级 |
D级 |
|
SPD类型 |
一端口 |
|
额定电压 |
48V DC |
220V DC |
|
额定工作频率 |
50Hz（60Hz） |
|
漏电流 |
≤30μA |
|
标称放电电流（8/20）μs |
10kA |
|
最大放电电流（8/20）μs |
20kA |
|
电压保护水平（8/20）μsUp |
≤200V |
≤800V |
|
响应时间（正/负－PE） |
＜20nS |
|
主线路连接参数 |
|
|
正（负）接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M5 |
|
SPD连接导线最小截面 |
BVR－10mm2 |
|
SPD连接导线最大截面 |
BVR－25mm2 |
|
PE接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M5 |
|
PE连接导线最小截面 |
BVR－10mm2 |
|
PE连接导线最大截面 |
BVR－25mm2 |
|
订货号 |
100402015 |
100402017 |
|
|
 |
