DK-220AC60 A型、DK-220AC100 A型、DK-380AC60 A型、DK-380AC100 A型
并联A型箱式带雷击计数器电涌保护器按照IEC标准设计,配备电源工作指示、故障指示及雷击计数器等。
本产品适用于220/380V配电系统的防雷。
8/20μs最大放电电流Imax可达60-100kA/每线
◆电源工作指示
◆故障指示
◆雷击计数器
◆防水功能
◆远程告警遥信接口

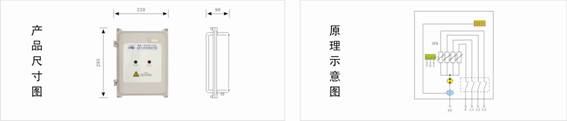

安装示意图：
产品型号与技术参数：
|
型号 |
DK-220AC60 A型 |
DK-220AC100 A型 |
DK-380AC60 A型 |
DK-380AC100 A型 |
|
外壳防护材质 |
铝质防水箱体 |
|
外壳防护等级 |
IP23 |
|
颜色 |
白色 |
|
安装方式 |
挂壁式 |
|
接线端口数量 |
3PIN |
5PIN |
|
工作温度 |
-40～＋85℃ |
|
相对湿度 |
≤95% |
|
损坏状态 |
呈断路状态 |
|
保护模式 |
L－N－PE（1＋1） |
L－N－PE（3＋1） |
|
外形尺寸 |
220×295×90 |
|
重量(kg) |
3.26 |
3.28 |
3.55 |
3.67 |
|
指示功能 |
工作指示、故障指示、雷击计数 |
|
主要参考标准 |
IEC61643-1和GB 18802.1—2002 |
|
防雷保护等级 |
C级 |
B级 |
C级 |
B级 |
|
SPD类型 |
一端口 |
|
适用的供电系统类型 |
TT，TN，IT |
|
额定电压 |
220V AC |
380V AC |
|
最大持续运行电压 |
385V AC |
|
动作电压 |
≥620V DC |
|
额定工作频率 |
50Hz（60Hz） |
|
漏电流 |
≤30μA |
|
标称放电电流（8/20）μs |
30kA |
50kA |
30kA |
50kA |
|
最大放电电流（8/20）μs |
60kA |
100kA |
60kA |
100kA |
|
电压保护水平（8/20）μs（10kA） |
≤1.5kV |
|
电压保护水平（8/20）μs（In） |
≤2.2kV |
≤2.5kV |
≤2.2kV |
≤2.5kV |
|
响应时间(L-N) |
＜20nS |
|
响应时间(N-PE) |
＜100nS |
|
主线路连接参数 |
|
|
L（N）接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M5 |
|
SPD连接导线最小截面 |
BVR－10mm2 |
BVR－16mm2 |
BVR－10mm2 |
BVR－16mm2 |
|
SPD连接导线最大截面 |
BVR－25mm2 |
|
PE接口类型 |
螺栓固定式（冷压端子） |
|
螺栓规格 |
M6 |
|
PE连接导线最小截面 |
BVR－16mm2 |
BVR－25mm2 |
BVR－16mm2 |
BVR－25mm2 |
|
PE连接导线最大截面 |
BVR－25mm2 |
|
远程告警线路连接参数 |
|
|
接口类型 |
螺栓固定式端子 |
|
螺栓规格 |
M2 |
|
连接导线最小截面 |
BVR－0.5mm2 |
|
连接导线最大截面 |
BVR－1.5mm2 |
|
最大工作电压 |
125V DC |
|
最大工作电流 |
0.5A（DC） |
|
最大负载功率 |
12.5W |
|
定货号 |
10401002 |
10401001 , |
10301005 |
10301004 |
产品适用范围：
◆建筑物低压总配电柜\分配电箱
◆室外配电柜\配电箱
◆需要防水、防潮、防尘、防腐的环境
◆需要雷电泄放记录的环境
◆适用的供电系统类型：TT，TN，IT
|
|
 |
