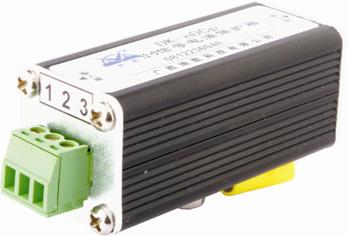

 DK-NDCP
接线端子系列信号电涌保护器按照IEC通讯电涌保护器的标准设计。
接线端子系列产品适用于工业自动化控制系统模拟量信号/开关量信号/数据信号/通讯专线/遥控遥测信号、数据通讯专线、仪器仪表线路的防雷保护。
产品的接口形式为螺丝固定卡接式，有3芯和4芯保护,安装维护方便。
8/20μs最大放电电流Imax可达10 kA/每线，反应时间为皮秒级、残压更低。
产品型号与技术参数：
|
产品型号 |
DK-nDCp |
|
产品名称 |
12-3信号电涌保护器 |
24-3信号电涌保护器 |
24-4信号电涌保护器 |
|
额定负载电流(A) |
0.5 |
|
标称放电电流(8/20μs) (kA) |
5 |
|
最大放电电流(8/20μs) (kA) |
10 |
|
线－线电压保护水平Up (V) |
≤30 |
≤50 |
|
线－PE电压保护水平Up (V) |
≤70 |
≤150 |
|
响应时间 |
≤1ns |
|
插入损耗(dB) |
0.5 |
|
接口方式 |
3P螺丝接线端子 |
4P螺丝接线端子 |
|
外型尺寸 |
77×41×25 |
|
重量(kg) |
0.07 |
0.09 |
|
保护芯线 |
1~3 |
1~4 |
|
外壳防护等级 |
IP30 |
|
外壳材料 |
金属铝 |
|
工作环境 |
温度:-40℃～+80℃ 湿度:＜95% |
|
定货号 |
1007016 |
1007023 |
1007025 |
产品适用范围：
工业控制系统：模拟量信号线、开关量信号线、数据信号线、通讯专线
石油化工系统：模拟量信号线、开关量信号线、485信号线、通讯专线
其它控制系统：遥测线路、遥控线路、通讯线路
|
|
 |
